從SEMICON Taiwan 2026整體展出內容觀察，今年最鮮明的產業訊號，是先進封裝正加速成為半導體系統級創新的關鍵支撐。

回顧近三年展會主題，可清楚看出半導體產業技術焦點的轉移。2024年以「Breaking Limits: Powering the AI Era」為主軸，AI、先進製程與先進封裝開始被納入同一產業藍圖；2025年進一步強調Collaboration（協作）與異質整合；2026則走向System-Level Innovation（系統級創新）。從追求單一晶片微縮與效能提升，轉向整合不同晶片、材料與製程以提升AI系統效能，是今年展會最具代表性的產業變化。^[1][2][3]



從展場看見：先進封裝與「問題解決型方案」更顯眼

從整體展場配置與廠商展示內容觀察，可以發現幾個值得關注的變化：先進封裝相關技術明顯增加，問題解決型方案更加突出，產業討論焦點也逐漸從單一設備性能，轉向製程整合與系統級創新。綜合南港一館與二館的展出內容，可歸納出兩個明顯現象。

1. 大型前段或中段製程設備在展場的完整展示相對有限，但可明顯看到更多Bonding（接合）、Grinding（研磨）、Dicing（切割）、Inspection（檢測）、Metrology（量測），以及3DIC、FOPLP、Chiplet等先進封裝設備。這不是前段或中段製程變得不重要，而是今年封裝、測試、量測與自動化的可視度特別高。SEMI展後資料也顯示，2026年封裝技術概念區近300家廠商參與、年增6%，是展會第二大成長區域之一。^[4]
2. 產業生態系協作的趨勢愈來愈明顯。從2025年SEMI成立3DIC先進封裝製造聯盟，串聯晶圓、封測、設備與材料廠商，到今年展場中多家廠商以聯盟、集團或跨域合作形式展出，都可看出半導體供應鏈正朝更緊密的整合模式發展。漢民科技攜手旗下公司與合作夥伴共同展出製程、材料與測試方案^[5]；G2C+由志聖、均豪、均華組成聯盟，主打One Stop Solution^[6]；家登從載具延伸至自動化、清洗與AOI合作^[7]；弘塑則由濕製程設備延伸至材料與產學合作^[8]。上述案例顯示，半導體產業競爭已不僅在於單一設備性能，而是能否整合不同專業能力，針對製程痛點提出更完整的解決方案。

展場中另一個值得注意的現象是，許多廠商已不再僅展示設備規格與性能參數，而是直接針對製程痛點提出整合型解決方案。例如面板級封裝尺寸放大後，設備商會提出翹曲控制、熱管理、點膠與大尺寸搬運的整合方案；材料商也會將低應力、翹曲管理與可靠度驗證納入整體方案思考。^[9][10] 半導體產業本質上即為高度整合的製程產業，對工具機產業而言，值得借鏡的是以客戶製程問題為起點的思考模式。工具機產業過去較常從機台規格、精度、轉速或行程出發；若要切入不同終端產業，則必須先理解客戶痛點，再思考如何將加工、主軸、運動、量測與自動化等能力組合成可落地的解決方案。



「大封裝時代」來了

「大封裝時代」並非展會官方用語，而是從SEMICON Taiwan 2026展出內容所歸納出的產業現象。展場中除前段與中段製程外，其餘大量高能見度技術、設備與周邊方案，多直接或間接圍繞先進封裝、測試、材料、檢測與自動化展開。此一現象反映出，先進封裝已成為支撐AI系統級創新的關鍵環節。不同AI應用對算力、記憶體、頻寬、功耗與成本的要求各異，因此IC設計公司發展GPU、ASIC等不同架構，並將HBM（高頻寬記憶體）、I/O Die、Chiplet（小晶片）等不同功能整合在一起。SEMI也指出，AI競爭正從單一晶片效能，進一步走向系統級整合，HBM與高速光互連都成為關鍵。^[11][12]

當單一Die難以同時滿足算力、頻寬、散熱與成本需求時，異質晶片整合的重要性已與先進製程節點相互並列。這也是2.5D、3D、CoWoS、FOPLP（扇出型面板級封裝）、CoPoS、Glass Core（玻璃核心基板）、Hybrid Bonding（混合接合）、CPO（共同封裝光學）快速受到關注的原因。2026年SEMICON首次新增Chiplet專區，也直接反映AI/HPC對異質整合與高精度封裝設備的需求。^[3]

對工具機產業而言，關鍵不在於預測單一技術路線是否勝出，而在於目前產業路徑尚未出現唯一答案。不同AI架構、HBM配置、封裝面積、功耗與散熱條件，可能對應不同封裝方案。只要封裝架構持續演進，材料、尺寸、Carrier、加工、搬運、定位、量測與設備需求也將同步變化。因此，先進封裝的重要機會不僅來自市場成長，更來自新製程與新設備需求仍在形成之中。

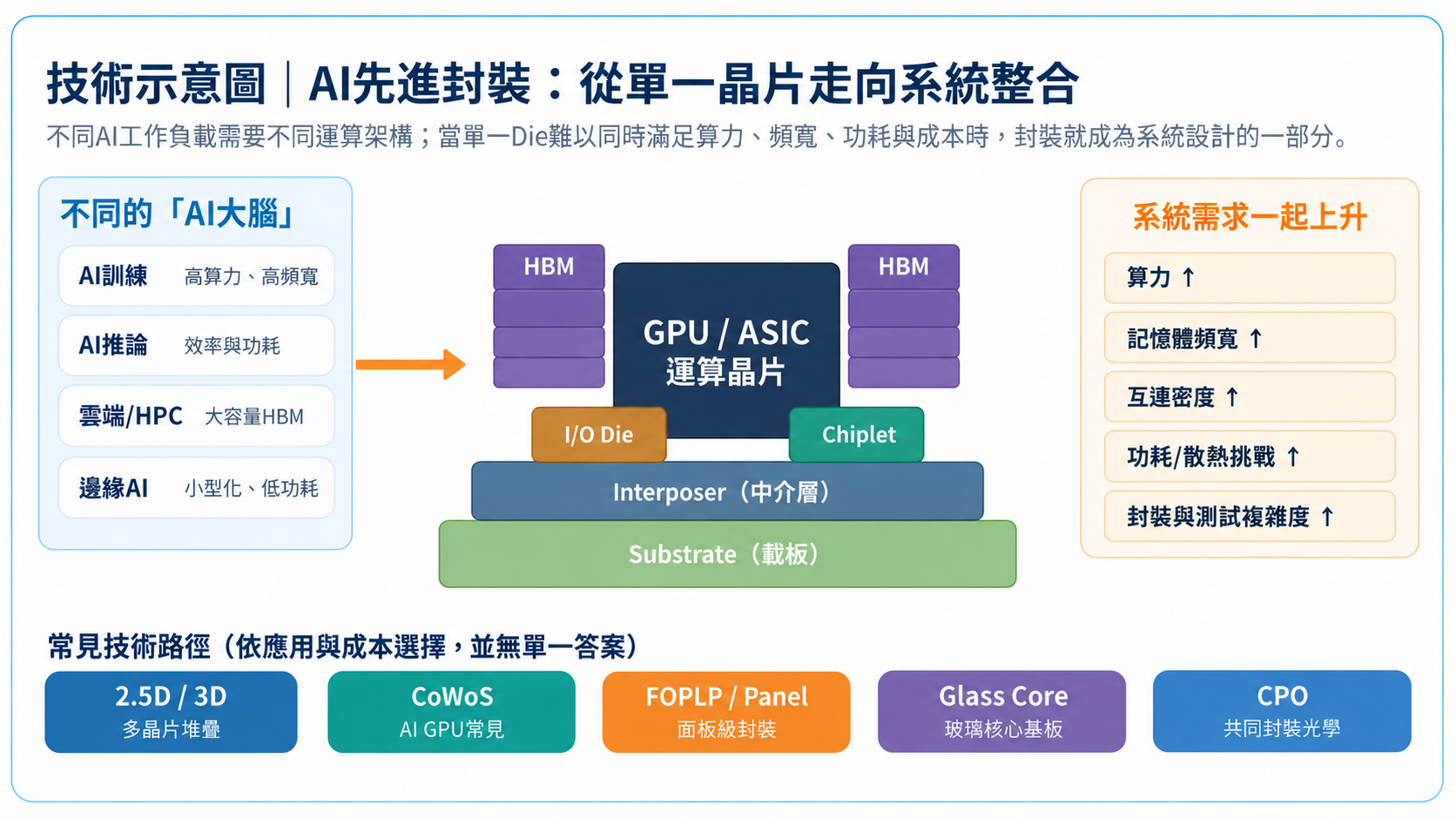

圖1. 技術示意圖：AI先進封裝從「單一晶片」走向「系統整合」

資料來源：TMBA整理

【備註】技術示意圖，非實際設備或特定廠商產品。不同AI工作負載對算力、記憶體頻寬、功耗與成本的要求不同，因此GPU／ASIC、HBM、I/O Die與Chiplet可能透過2.5D／3D、CoWoS等方式整合。重點不是某一種封裝一定勝出，而是系統設計與封裝共同決定效能。

另一個值得注意的現象是「後段製程前段化」。這並非指封裝實質轉變為晶圓前段製程，而是其對精度、平坦度、厚度、潔淨、微孔、定位與量測的要求持續提高。若將展場中可見的設備需求轉換為工具機產業熟悉的語言，可歸納為「磨、薄、平、孔、準、淨」六項能力。「磨」指研磨、拋光、CMP與表面品質控制；「薄」指晶片、基板或載板為因應堆疊與縮短互連路徑所需的薄化與厚度控制；「平」代表平坦度、厚度均勻性與翹曲控制；「孔」包括微孔、通孔與高密度互連所需的孔加工及相關製程；「準」則是封裝、測試與CPO對位所要求的高精度定位、重複精度與量測；「淨」則對應先進封裝對潔淨環境、污染控制與製程穩定性的要求。上述六項能力並非概念性口號，而是先進封裝需求逐步推動精密加工、運動控制、量測、穩定結構與自動化發展的具體脈絡，也銜接工具機產業可能切入的方向。





「晶片背後，精密製造相挺」—工具機的再一次機會

這也呼應TMBA今年組團參與SEMICON Taiwan所提出的標語：「晶片背後，精密製造相挺」。今年TMBA SMART TEAM集結精密加工、主軸、研磨、礦物鑄件、溫控與設備驗證等能力，目標在於連結工具機供應鏈與半導體設備需求。[13] 工具機產業未必直接加工晶片，但其機會往往存在於半導體設備、精密零組件，以及因應新製程而生的專用機之中。

以研磨應用為例，磨床原本即是工具機中較早接近半導體製程的設備類別，從矽晶棒、晶圓研磨，到Wafer Back Grinding（晶圓背磨）與Thinning（減薄）皆有相關應用。DISCO公開技術資料顯示，晶圓薄化、超薄研磨以及3D堆疊相關製程，均高度依賴Grinding與Polishing；近年設備更強調低TTV（總厚度變異）、潔淨度與高精度薄化。[14][15] 進入大封裝時代後，除晶圓外，Glass、Ceramic(陶瓷)、Panel、Substrate、模封材料與複合結構，都可能帶來新的研磨、拋光與平坦化需求，且對低TTV、低損傷、翹曲控制，以及量測、溫控、清洗與自動化整合提出更高要求。對磨床業者而言，下一階段的重點不僅是延續晶圓薄化應用，更在於辨識先進封裝中需要加工的新材料、新尺寸與新平面。

Glass也是值得關注的新材料。Intel公開資料指出，玻璃基板具備較佳的平坦度、熱與機械穩定性，有利於高密度互連與大型先進封裝。[16] TGV（玻璃通孔）不一定由傳統鑽削完成，但玻璃量產仍會衍生切割、倒角、研磨、拋光、微孔、搬運、吸附與量測等需求。其量產挑戰不僅在於技術可行性，更在於如何在大量生產條件下兼顧低裂損、低崩邊、高平坦度與高定位精度。這也將對硬脆材料加工、主軸、治具、平台與自動化能力提出新的要求。

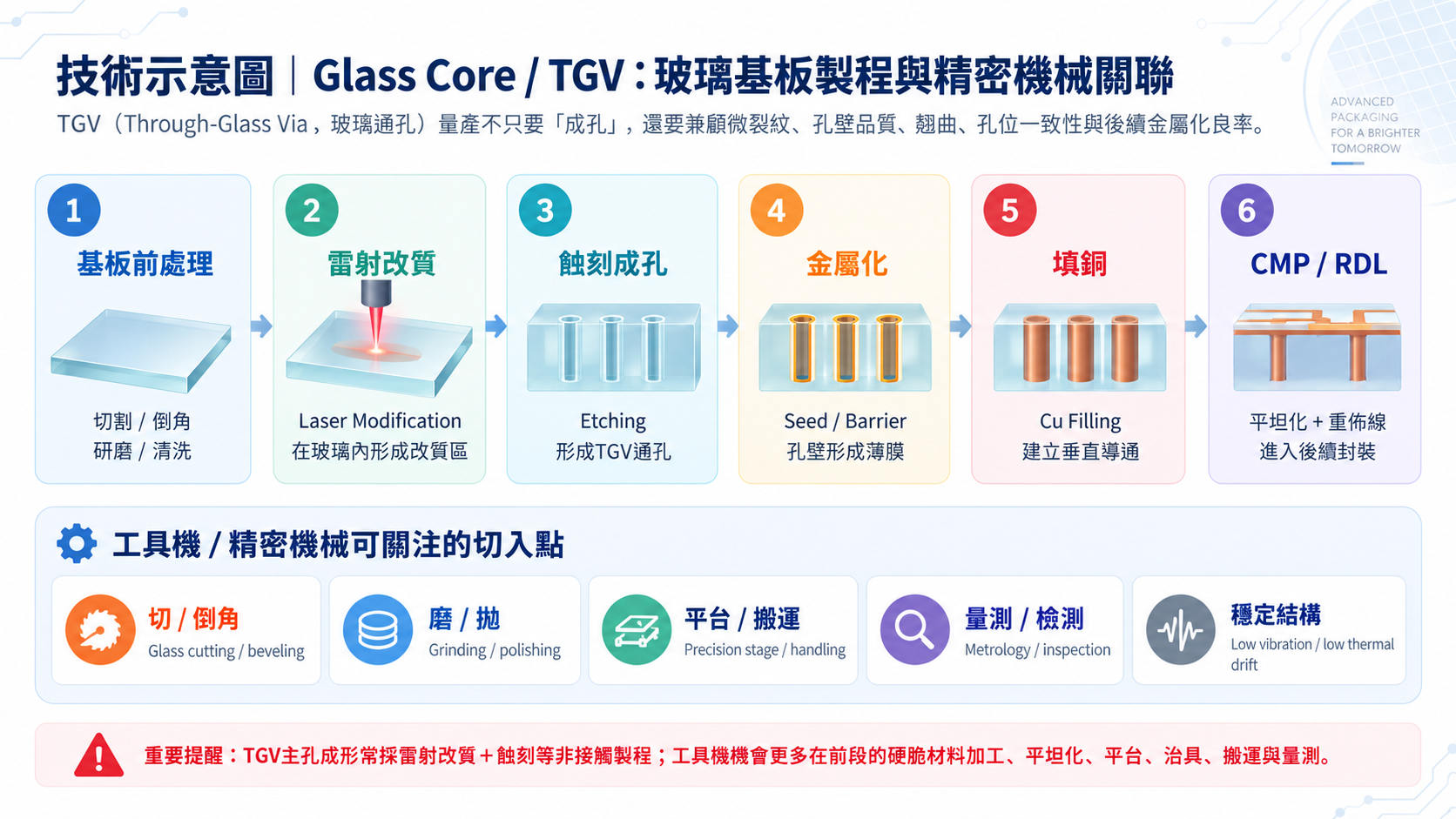

圖2. 技術示意圖：Glass Core／TGV製程與精密機械可能的切入點

資料來源：TMBA整理 【備註】技術示意圖，非實際設備或特定廠商產品。TGV（Through-Glass Via，玻璃通孔）常見技術路徑可包含雷射改質、蝕刻成孔、金屬化、填銅，再進入CMP平坦化與RDL等後續製程；實際流程依材料與廠商技術而異。對工具機產業而言，切割、研磨、拋光、搬運、吸附、精密平台與量測都是可延伸的能力。



Probe Card（探針卡）也存在類似機會。除Probe與PCB之外，其內部亦包含Housing（外框／機構框體）、Stiffener（補強框）、Guide Plate（導引板）、Space Transformer（空間轉換板）等機械結構，其中金屬框體與補強件需要精密切削，陶瓷件則涉及微孔與研磨需求。Technoprobe公開資料指出，Housing需要微米級孔位與平面度，Space Transformer則可能有數百至數千個微孔，並以專用鑽孔設備加工。[17] 在先進封裝最終測試周邊，也可觀察到多項工具機產業熟悉的精密金屬件，例如Test Socket（測試座）的Housing、Frame、壓合固定機構、散熱結構與治具等。Socket本身通常由金屬、工程塑膠、絕緣材料與接點組成，不能簡化為單一金屬件；但Smiths Interconnect（史密斯英特康，半導體測試與高速互連方案供應商）的高速測試Socket採用precision-machined insulated metal housing（精密加工絕緣金屬外殼），顯示AI／HPC高頻、高Pin Count測試介面確實存在精密金屬加工需求。[18] 因此，即使是高度半導體化的產品，其內部仍存在金屬切削、微孔、研磨、治具與散熱結構等工具機產業可延伸追蹤的切入點。

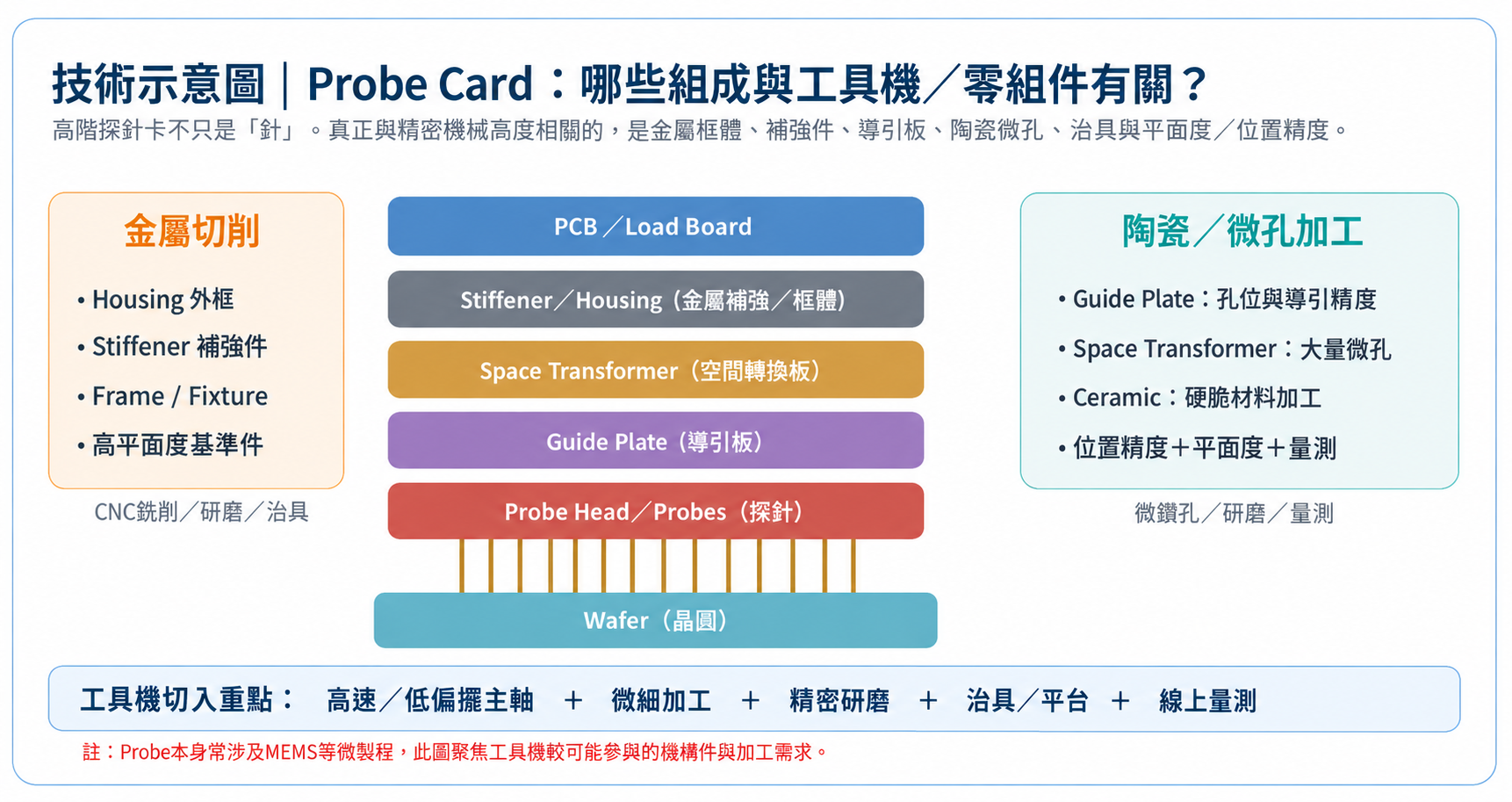

圖3. 技術示意圖：Probe Card中與金屬切削、研磨及微孔加工較相關的結構

資料來源：TMBA整理 【備註】技術示意圖，非實際設備或特定廠商產品。高階探針卡不只是「探針」。與工具機較直接相關的部分包括Housing、Stiffener、Frame等金屬精密機構件，以及Guide Plate、Space Transformer等需要高平面度、微孔或研磨加工的零件。





從展場工件看：先進封裝帶來哪些加工機會？

除製程設備外，本次展場中的實體工件也直觀呈現先進封裝周邊的機械加工需求：Probe Card與Socket涉及金屬框體、補強、固定、散熱與治具；方形Panel與各式Carrier帶來大尺寸、薄板、平坦度、吸附與搬運問題；測試與量測設備則直接反映高剛性、低振動與精密運動的要求。

(以下皆為本次展場實拍，展場中仍有不少攤位或設備基於保密、客戶要求或尚未公開的技術內容而不開放拍照；本文所使用的展場照片，皆為經現場廠商同意後拍攝。)



圖4. 展場實拍：Probe Card／Vertical Probe Card

從實體展品可以看到，Probe Card除了探針與PCB之外，周邊仍包含金屬框體、補強件、固定件與其他機構件，對CNC銑削、研磨、孔位與平面度控制都有實際需求





圖5. 展場實拍：High-pin count Test Socket

高Pin Count測試座的框體、固定結構、散熱件與治具等，常需要精密金屬加工。Pin數提高、面積放大後，孔位、平面度、剛性與重複裝夾精度都更重要。



圖6. 展場實拍：510 × 515 mm方形Si Panel

方形Panel顯示先進封裝載體朝大尺寸化發展。對設備端而言，隨之而來的問題包括平坦度、翹曲、吸附、搬運、定位與大行程平台，這些都需要機械結構、運動控制與量測共同處理。



圖7. 展場實拍：Glass／Sapphire／Silicon／Ceramic等Carrier材料

載板與Carrier材料愈來愈多元，意味著切割、研磨、拋光、倒角、吸附與搬運方式都需要重新設計，也提高硬脆材料加工、治具與製程控制的重要性。



圖8. 展場實拍：Socket、Probe Card、Burn-in與熱控相關測試產品

先進封裝愈複雜，測試介面、治具、散熱、裝夾與自動化周邊也同步增加。從工具機角度看，這代表更多精密零件、框體、固定件與模組化機構的加工需求。





圖9. 展場實拍：Burn-in Socket

可看到明顯的金屬框體、導向、固定與散熱相關結構。這類測試治具不是工具機本體，卻是工具機產業可以直接理解、並以精密金屬切削與機構設計切入的工件。





此外，CPO與矽光子將工具機產業所強調的「準」推向更高層級。相關設備需求已從線性滑軌、滾珠螺桿，進一步延伸至線性馬達、DD馬達、精密Stage與六軸對位，甚至需要在通光狀態下完成尋光、對準與固定。PI的光子對位平台公開規格包含六自由度控制與奈米級解析度，顯示「快、準、穩」已同時成為設備要求。^[19] 工具機產業的核心能力並不僅限於切削，也包含精密運動控制；從金屬切削延伸至光學對位，雖然應用場景不同，其底層仍是機械、運動與控制能力的延伸。

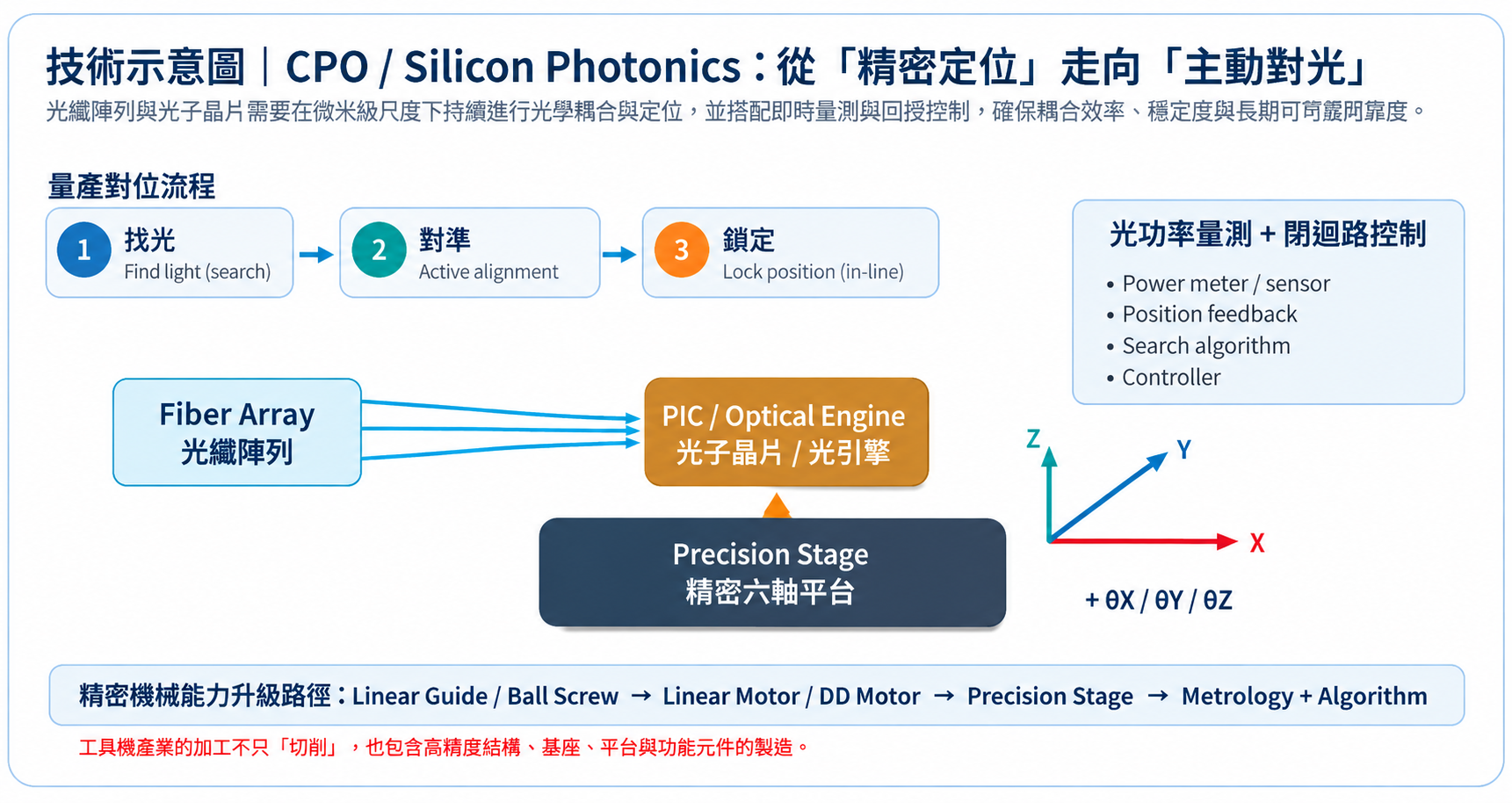

圖10. 技術示意圖：CPO／矽光子的主動對位（Active Alignment）概念

資料來源：TMBA整理

【備註】技術示意圖，非實際設備或特定廠商產品。光纖陣列與PIC／Optical Engine在量產時，往往需要在通光狀態下量測光功率並持續修正位置，經歷「找光、對準、鎖定」流程。設備因此不只要有精密平台，還需要六軸運動、閉迴路量測、低振動與高重複定位能力。



要達到高精度要求，首先必須具備高度穩定性。不少封裝、檢測與定位設備使用花崗岩或高穩定基座，主要是因為振動、熱漂移與結構穩定性會直接影響製程結果。礦物鑄件等高阻尼結構材料也值得關注；RAMPF的公開應用案例即包含Die Bonder、Flip-Chip Bonder與Wafer Saw的礦物鑄件床身。[20] 重點不在於判斷特定材料是否具絕對優勢，而是半導體設備的結構需求已從「足夠剛性」進一步提升至「高精度與高穩定性並重」。



圖11. 展場實拍：精密量測／定位設備的花崗岩基座與線性平台

當封裝、測試與光學對位走向微米、次微米甚至奈米級，「準」的前提是「穩」。低振動、高剛性、熱穩定與長時間幾何精度都會成為設備設計核心，也讓花崗岩、礦物鑄件與高穩定基座更值得工具機產業關注。

封裝還在變，工具機產業就還有機會

從今年SEMICON Taiwan所呈現的技術趨勢來看，重點並非「半導體市場成長，因此工具機產業應立即轉向半導體」，而是先進封裝仍處於快速演進階段。從Wafer到Panel、從Silicon到Glass、從銅線傳導到CPO，每一次封裝架構與材料改變，都會重新衍生加工、搬運、量測、定位、結構與自動化需求。只要製程仍在形成，設備規格尚未完全定型，工具機產業即仍有參與機會。

因此，工具機產業可從四個方向思考後續布局：第一，若要切入半導體供應鏈，必須更積極主動，主動進入展會、設備商與製程供應鏈，而非被動等待半導體產業提出規格需求。第二，業者必須先掌握半導體製程與技術趨勢，才能判斷自身產品與能力可切入的位置；同時，也應以終端產業痛點為起點，從單純銷售規格轉向提出解決方案。第三，產業不宜等到新技術成熟後才開始準備，而應提前強化精度、可靠度、潔淨、新材料加工、量測與控制能力。第四，法人單位可協助產業開發Glass與硬脆材料加工、先進封裝零件微細加工、超精密研磨／減薄設備、氣靜壓主軸與精密運動平台等專用機與專用零組件，並建立驗證場域。

台灣工具機產業過去的核心能力，在於將金屬材料加工得快速且精準。面對先進封裝與系統級整合的新需求，未來產業能力將進一步延伸至低裂損玻璃加工、高平坦度封裝零件研磨、高穩定精密平台控制，以及支援光學對位設備等更高技術層級的應用領域。這並非偏離工具機本業，而是將數十年累積的精密製造能力，延伸至半導體先進封裝與系統級創新的新場域。





備註：本文所載之技術圖的圖示說明為依公開資料整理之概念示意，用於協助工具機產業讀者理解製程與設備關聯，非實際產品結構、尺寸或單一廠商製程圖。





---
